17M-15-49280 17M1549280 Bộ phận máy móc kỹ thuật D155A-6 D275A-5R

1. Chi tiết nhanh về seal 17M-15-49280:

2. 17M-15-49280 các bộ phận trong nhóm:

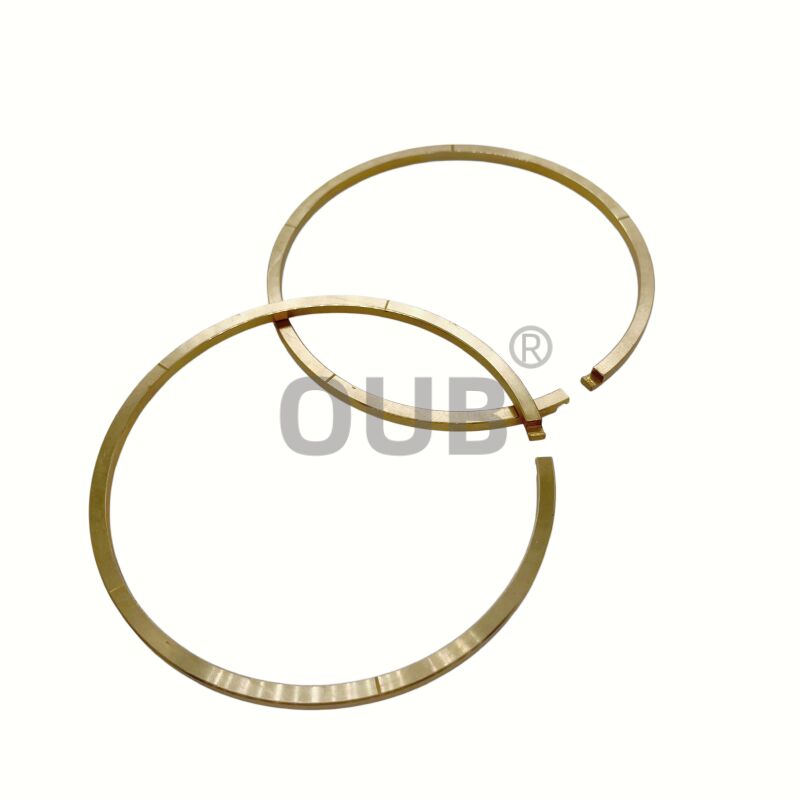

3. 17M-15-49280  hình ảnh:

4. Mã bộ phận dịch vụ:

5. Câu hỏi thường gặp

Q: tại sao vòng đồng lại mở Khóa?

Trả lời: Vòng đệm mà bạn đang xem là vòng đệm khớp nối móc (thường được gọi trong sách hướng dẫn sử dụng phụ tùng là vòng đệm kim loại). Trong các hộp số thiết bị nặng, chúng đóng vai trò là phớt phân phối dầu động trên trục quay—và việc mở "khóa" khóa liên động đó là một kỹ thuật thông minh được thiết kế để giải quyết 3 thách thức cơ học lớn.

1. Nó cho phép lắp ráp mà không cần kéo căng kim loại, Không giống như vòng chữ O cao su đàn hồi, vòng đồng, đồng thau hoặc gang nguyên khối không thể căng ra. Để lắp nó, bạn phải trượt nó qua trục truyền động và thả nó vào một rãnh gia công sâu. Việc mở khóa cho phép bạn cẩn thận tháo khớp, mở rộng vòng vừa đủ để vượt qua đường kính của trục và gắn chặt vào rãnh mà không bị cong, cong hoặc gãy kim loại vĩnh viễn.
2. Nó hoạt động giống như một "Vòng piston" để chặn dầu áp suất cao. Những vòng này hoạt động như một liên kết quay, bịt kín dầu áp suất cao di chuyển từ vỏ hộp số cố định vào các đường dẫn dầu bên trong trục quay để gắn các bộ ly hợp. Khi ở bên trong lỗ khoan, vòng sẽ mở rộng ra phía ngoài so với thành của vỏ. Một đường cắt chéo đơn giản hoặc khe thẳng sẽ cho phép một lượng lớn dầu có áp suất chảy ra ngay qua lỗ mở. Thiết kế khóa liên động buộc hai đầu chồng lên nhau một cách cơ học. Điều này tạo ra một đường dẫn mê cung giúp bẫy và chặn dầu một cách hiệu quả, giảm thiểu sự sụt giảm áp suất để bộ ly hợp của bạn chuyển số nhanh chóng và chắc chắn.
3. Nó bù đắp cho sự giãn nở nhiệt: Bộ truyền động trở nên cực kỳ nóng khi tải. Khi đồng/kim loại nóng lên, nó sẽ giãn nở theo chu vi.

Hỏi: Tại sao đồng được sử dụng cho vòng đệm piston này?

Trả lời: Đồng có khả năng chống mài mòn tuyệt vời, khả năng chịu tải cao và độ bôi trơn tự nhiên đối với các lỗ xi ​​lanh bằng thép. Nó cũng có tính dẫn nhiệt tốt, giảm sự tích tụ nhiệt trong quá trình vận hành và có khả năng chống ăn mòn từ chất lỏng thủy lực. Điều này làm cho nó lý tưởng cho các ứng dụng nặng, áp suất cao.

Hỏi: Làm cách nào để lắp đặt vòng đệm piston bằng đồng này một cách chính xác?

Đáp: Nhẹ nhàng mở rộng vòng chia (không kéo quá căng hoặc làm biến dạng nó) và cẩn thận đặt nó vào rãnh piston. Nếu lắp nhiều vòng, hãy lệch các khoảng cách phân chia của chúng một góc 120° để tránh chất lỏng chảy qua. Sử dụng ống lắp côn khi lắp piston vào xi lanh để tránh làm hỏng các mép vòng hoặc lỗ khoan.

Q: Làm thế nào để tôi cài đặt vòng đệm piston này một cách chính xác?

Trả lời: Cẩn thận mở rộng vòng chia bằng tay hoặc bằng dụng cụ giãn nở vòng thích hợp để tránh bị giãn quá mức, trượt vòng vào rãnh pít-tông, đảm bảo nó nằm phẳng mà không bị xoắn, sau đó sắp xếp xen kẽ các khoảng trống của vòng nếu sử dụng nhiều vòng trước khi lắp pít-tông vào xi-lanh.

6. Triển lãm và mệt mỏi

Phớt dầu, Phớt thủy lực, Bộ phớt xi lanh, v.v.
